Упорные подшипники применяются там, где в узле преобладают осевые усилия: нагрузка действует вдоль вала и стремится сместить его в продольном направлении. Такие решения как подшипник роликовый упорный востребованы в редукторах, приводах, насосах, компрессорах и тяжелом промышленном оборудовании, где требуется надежная фиксация положения вращающихся деталей.
Роликовые варианты отличаются повышенной грузоподъемностью и устойчивостью к деформациям по сравнению с шариковыми аналогами. Это позволяет использовать их при значительных нагрузках и в режимах, где важны жесткость, ресурс и предсказуемость работы узла.
Назначение и области применения
Главная задача упорных роликовых подшипников – надежно воспринимать осевые силы и обеспечивать точное осевое позиционирование вращающихся деталей. Их выбирают, когда осевая нагрузка велика, а требования к жесткости и ресурсу выше среднего.
Где применяются
- редукторы и коробки передач промышленного назначения;
- металлургическое и горнодобывающее оборудование;
- насосные агрегаты и компрессорные станции;
- станки и узлы с повышенными осевыми усилиями;
- тяжелые приводы, где важна устойчивость к ударным и переменным нагрузкам.
Преимущества и ограничения
- Преимущества: высокая осевая грузоподъемность, жесткость, устойчивость к нагрузкам при правильной установке.
- Ограничения: чувствительность к перекосу, требовательность к точности монтажа и качеству смазки, не всегда рассчитаны на значительные радиальные нагрузки без дополнительных опор.
Критерии выбора
- Величина и характер осевой нагрузки (постоянная, переменная, ударная).
- Частота вращения и допустимый тепловой режим.
- Точность и жесткость узла, требования к осевому люфту.
- Условия эксплуатации (температура, загрязнения, влажность) и подходящая смазка.
- Корректность посадок и соосность сопрягаемых деталей.
Правильно подобранный и установленный упорный роликовый подшипник повышает надежность механизма, снижает риск осевых смещений и помогает сохранить точность работы узла в длительной перспективе.
Конструктивная схема и ключевые элементы узла
Подшипник роликовый упорный конструктивно представляет собой узел, воспринимающий преимущественно осевые нагрузки и передающий их через ролики на опорные дорожки. Схема работы основана на линейном контакте роликов с дорожками качения, что повышает грузоподъёмность и устойчивость к ударным и переменным режимам по сравнению с шариковыми упорными решениями.

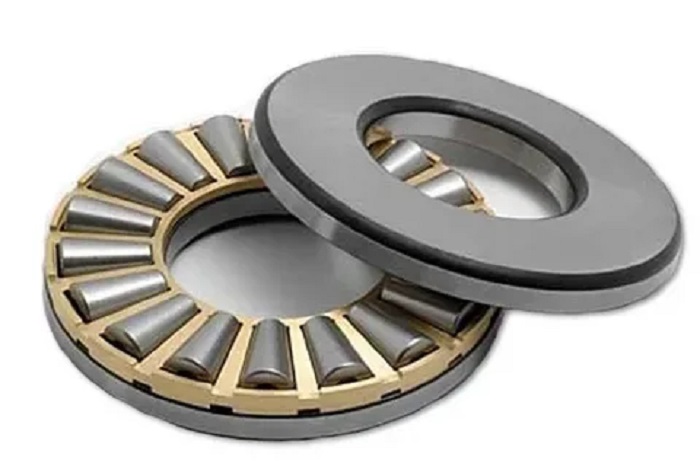

Типовая компоновка включает две упорные шайбы (или кольца) и комплект роликов, разделённых сепаратором; в некоторых исполнениях добавляется направляющее (центрирующее) кольцо и элементы фиксации в корпусе/на валу. Назначение каждого элемента – обеспечить точное ведение роликов, равномерное распределение нагрузки и минимальные потери на трение при заданной скорости и ресурсе.
Состав узла и функциональная роль элементов
- Упорная шайба (кольцо) со стороны вала – опирается на вал или бурт, имеет дорожку качения; передаёт осевую силу от вала к роликам.
- Упорная шайба (кольцо) со стороны корпуса – опирается на корпусную поверхность, воспринимает осевую силу от роликов и передаёт её в корпус.
- Ролики (чаще цилиндрические, игольчатые или конические) – основной несущий элемент; обеспечивают линейный контакт с дорожками, снижая контактные напряжения.
- Сепаратор – удерживает ролики на равных расстояниях, предотвращает их взаимное трение и перекос, стабилизирует кинематику при высоких оборотах.
- Направляющие/центрирующие элементы (при наличии) – обеспечивают соосность и точное позиционирование комплекта роликов относительно шайб.
- Смазочный объём и уплотнение (как часть узла в изделии) – формируют режим трения, защищают дорожки и ролики от загрязнений; существенно влияют на ресурс.
Итог: конструктивная схема роликового упорного подшипника сводится к паре упорных дорожек и комплекту роликов с сепаратором, где каждый элемент работает на точную геометрию контакта и равномерное распределение осевой нагрузки. Правильный выбор исполнения, компоновки в узле и условий смазки определяет грузоподъёмность, стабильность вращения и долговечность механизма.
